精密，高動態3軸加工

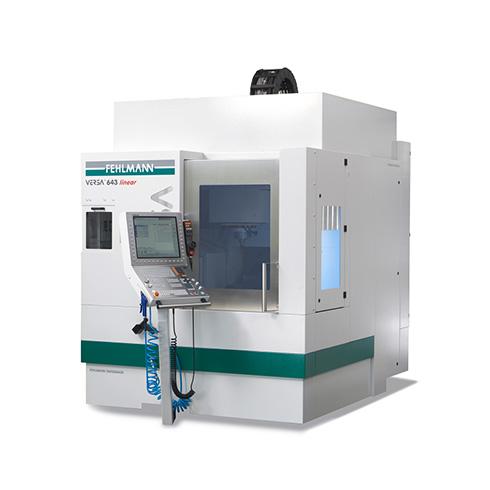

FEHLMANN VERSA 643 linear是3軸機床，配備620 × 500 mm的工作臺，非常適合高精度高動態3軸加工。長久的刀具壽命、優化的表面質量以及高精度皆得以保障。

FEHLMANN VERSA 643 linear適用于工件的高動態高精度3軸加工。得益于智能化的驅動設計理念，精度與動態加工之間的妥協已成為歷史。直線驅動能在實現高加速度和高動態的同時，不犧牲高精度。

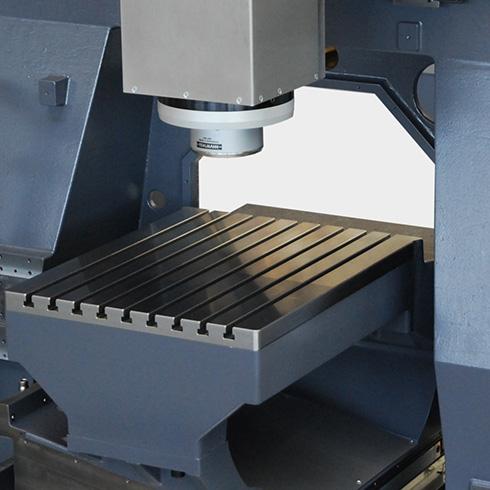

加工區寬敞，足以靈活地進行3軸精密加工
工作臺，大臺面620 x 500 mm，最大負載400 kg，允許多工件以及多夾具裝夾。

產品詳情

精度不妥協

FEHLMANN VERSA 643 linear能穩定保持最高精度。各運動部件以及床身均采用恒溫冷卻，能持續保持機床熱穩定。X軸由整個床身支撐，確保最佳的穩定性。

機床特點與亮點
- 加工區易接近，可清晰觀察加工過程。機床前部可進行手動上料，滑動門延伸至機床頂部，打開后可通過吊機從機床頂部上料。
- 標準配置鏈?zhǔn)降稁?kù)，容量為 50刀位，可升級至86刀位。可選配架式刀庫，安裝于機床左側，至多可容納225把刀，加裝非常簡單且不占用過多空間。
- 得益于優質鑄鐵床身和三點支撐系統結構，機床具備高剛性、熱穩定性以及最佳的抗震性。
- 完美的動態精度得益于重量?jī)?yōu)化的優質鑄鐵運動部件。
- 機床右側為自動化系統預留空間，可隨時加裝標準的甚至是定制的機器人自動化方案。
- 得益于對稱設計理念，機床右側為自動化系統預留空間，可與FEHLMANN VERSA 825機床組合成一套自動化系統（VERSA 825機床左側為自動化系統預留空間）。
- 機床正面的可操作性極好，所有操作元件配置均符合人體工程學原理。

自動化，不設限
得益于精心、緊湊的設計，FEHLMANN VERSA 645 linear可隨時自動化。自動裝料門安裝于機床右側，方便連接自動化系統。機床正面可操作性極好，加工區域易于接近。

如今，“市場時效性”已成為產品制造商最重要的生存法則之一，新產品的研發和制造已被壓縮到最短的周期，單班/兩班工作制已經不能滿足要求。得益于FEHLMANN MCM^TM (銑削中心管理器)系統，可實現工件快速可靠地自動更換，提高工作效率。除了高質量工件，白班生產時工人必須能方便地接近加工區域，而無人或少數工人值守生產時，則需要系統能安全可靠運行。 FEHLMANN MCM^TM系統建立在開放的工業標準之上，并能完全滿足當今自動化加工的要求，其價值已為我們的用戶一再證明。MCM系統由FEHLMANN公司自行開發，值得信賴并能獲得可靠的技術支持。

探索 FEHLMANN MCM^TM系統！

Fehlmann MCM銑削中心管理器

MCM系統由FEHLMANN公司自行開發，用于控制機床和自動上下料系統。加工任務，零點設置等輸入在簡單明了的工作任務表單中，采用Windows界面。通過鼠標操作，工人可在系統運行期間更改加工任務或參數。

系統具有較強的柔性，不只適合于大批量生產，也適合于小批量多品種生產。

系統具備刀具破損監測功能、NC程序管理功能、系統日志管理功能、通過短信發送報警信息功能（選項）等等，滿足無人值守生產。

Fehlmann提供整套系統方案

在FEHLMANN工廠完成系統的調試和加工測試。

機床和MCM系統由FEHLMANN公司開發并生產，自動上下料裝置采用標準貨架產品。

FEHLMANN可提供成熟可靠的方案。

FEHLMANN MCM^TM系統已經擁有廣泛的用戶，并得到他們真誠的建議和意見反饋。

選項
我們的機床|已具備高精度加工 |所必需的所有特性

另有各種選項可用，如：

高壓冷卻系統、主軸供給和切屑傳送器

各種刀具和零件測量系統（探測系統、激光……）

微量潤滑，用于HSC加工

零位固定系統和自動化解決方案

技術參數

行程
X	mm	350
Y	mm	500
Z	mm	300
加工區域
裝夾面（長 x 寬）	mm	620 x 500
工作臺最大負載	kg	400
工作臺至主軸端面距離	mm	100 - 400
主軸
主軸功率 (S6 40%ED)	kW	13.7 / 16.9
主軸轉速	1/min	50 - 30'000
		50 - 42'000
換刀裝置	刀庫容量	50/86 可升級至 225
其它參數
進給率	mm/min	1-50'000
數控系統	海德漢	TNC 640
外形尺寸（寬/深/高）	m	1.99 / 2.46 / 2.9
機床重量	kg	7'000
