涉足大尺寸領域

完美地適用于精密零部件制造、硬質材料加工，以及淬硬工具鋼銑削。

得益于優化的機床結構和結合了剛性、轉速——扭矩和驅動的HSK-A63電主軸，該機床能處理各種加工任務。

5軸聯動加工而不喪失3軸機床的穩定性和精度，PICOMAX®95能做到！可隨時在寬大的工作臺上安裝第4或第5軸（完全集成在機床的數控系統中）。人機工程學設計使得并且時刻保證用戶能輕松獲取機床所有的特性。PICOMAX®95的換刀裝置緊湊而不失寬敞，刀庫容量可達48甚至80刀位。
隨時加裝可自由配置的自動化系統。安裝于機床側面，不影響接近機床的加工區域。

產品詳情

技術特性與亮點
行程：X 800mm，Y 500mm，Z 610mm

寬大的工作臺（長 x 寬：1600 x 550 mm)

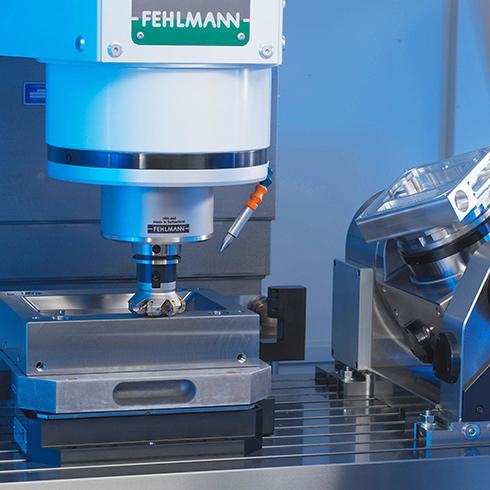

Fehlmann HSK-A63電主軸，含主軸自冷卻

以實踐為導向，易接近

數字驅動技術

通用、多功能的Heidenhain數控系統

完美的表面質量和高精度

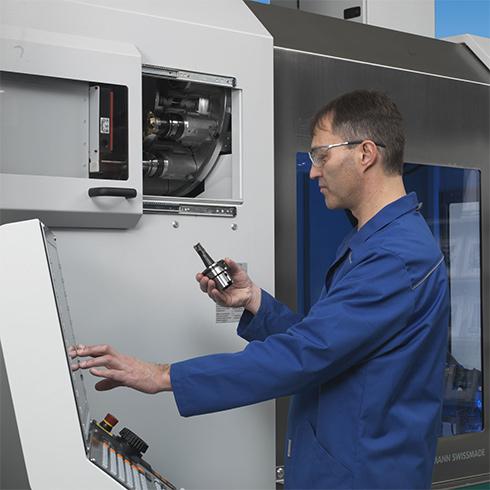

寬敞的換刀裝置，配鏈?zhǔn)降稁?，刀庫容量?6、72或100刀位

可隨時加裝第4或第5軸，完全集成在機床的數控系統中
詳細信息
厚重的機座,|高剛性

剛性機座、垂直立柱和機頭由厚重的隔振鑄鐵組成。

導軌、數字驅動和電機已強化，且已調整以適應需要。

人性化 & 模塊化

大門同時從正面和頂部打開，進入加工區域。

工作臺的高度為人性化設計和FEHLMANN眾多標準，機床操作非常輕松。

可隨時加裝自動化系統，從側面安裝。

通用

通用電主軸適合傳統粗加工和HSC加工。

大的固定面減少了安裝次數。

工作臺——主軸鼻端間距770mm。

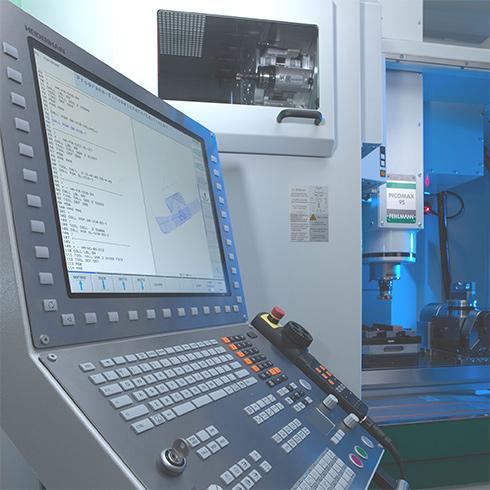

海德漢控制單元能處理必要的HSC特性，并且完全適合車間編程。
五軸聯動加工
靈活配置四軸/五軸聯動系統

PICOMAX 95可配備ATS 160或ATS 200（自動分度/旋轉單元），中心高度為160mm或200mm。

配備氣動液壓裝置獲得高穩定性。

直接測量系統保證最高精度。

第四軸第五軸轉臺聯動加工。

兼容多款裝夾系統（Erowa、3R、Mecatool等）；PICOMAX 60/95均可通過配備第四軸或第五軸進行升級。

分度和旋轉單元旁邊為虎鉗和以后的卡盤選項預留足夠空間。
自動上下料
如今，“市場時效性”已成為產品制造商最重要的生存法則之一，新產品的研發和制造已被壓縮到最短的周期，單班/兩班工作制已經不能滿足要求。得益于FEHLMANN MCM^TM (銑削中心管理器)系統，可實現工件快速可靠地自動更換，提高工作效率。除了高質量工件，白班生產時工人必須能方便地接近加工區域，而無人或少數工人值守生產時，則需要系統能安全可靠運行。 FEHLMANN MCM^TM系統建立在開放的工業標準之上，并能完全滿足當今自動化加工的要求，其價值已為我們的用戶一再證明。MCM系統由FEHLMANN公司自行開發，值得信賴并能獲得可靠的技術支持。

探索 FEHLMANN MCM^TM系統！

Fehlmann MCM銑削中心管理器

MCM系統由FEHLMANN公司自行開發，用于控制機床和自動上下料系統。加工任務，零點設置等輸入在簡單明了的工作任務表單中，采用Windows界面。通過鼠標操作，工人可在系統運行期間更改加工任務或參數。

系統具有較強的柔性，不只適合于大批量生產，也適合于小批量多品種生產。

系統具備刀具破損監測功能、NC程序管理功能、系統日志管理功能、通過短信發送報警信息功能（選項）等等，滿足無人值守生產。

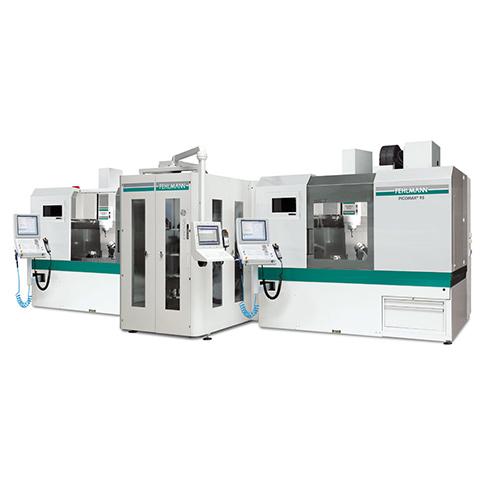

Fehlmann提供整套系統方案

在FEHLMANN工廠完成系統的調試和加工測試。

機床和MCM系統由FEHLMANN公司開發并生產，自動上下料裝置采用標準貨架產品。

FEHLMANN可提供成熟可靠的方案。

FEHLMANN MCM^TM系統已經擁有廣泛的用戶，并得到他們真誠的建議和意見反饋。
選項
為現代加工定制的|機床選項:

高壓冷卻系統、主軸供給和碎屑傳送器

多種刀具和工件測量系統（如測頭、激光測量等）

用于高速加工的油霧冷卻系統
應用
高精度工件加工

各種材料的精密零件

小型立方體零件的5軸加工、模具制造

硬質模具鑲件的HSC高速加工

800 x 500mm的工具鋼模板

技術參數

行程
X	mm	800
Y	mm	500
Z	mm	610
B	degree	-10° to 120°
C	degree	0° to 360°
加工區域
工作臺（長 x 寬）	mm	1600 x 550
工作臺至主軸端面距離	mm	160 - 770
主軸
輸出S6（40%ED）	kW	24/24/25.5
轉速范圍	1/min	50 - 14'000
		50 - 18'000
		50 - 24'000
換刀裝置	刀位	48/80
其它數據
進給率	mm/min	1-30'000
控制系統	海德漢	TNC 640
外形尺寸 (寬/深/高)	m	3 / 2.2 / 3.1
機床重量	kg	8600
